Chmura punktów 3D – precyzyjne odzwierciedlenie rzeczywistośc

Technologie pomiarowe wykorzystywane przez naszą firmę pozwalają na błyskawiczne pozyskanie niezwykle dokładnych danych trójwymiarowych dowolnego otoczenia. Skanowanie obiektów do chmury punktów z wykorzystaniem skaningu laserowego, światła strukturalnego lub zaawansowanej fotogrametrii to obecnie najskuteczniejsza metoda pomiarowa na rynku.

Jest ona powszechnie stosowana w inwentaryzacji powykonawczej, branży przemysłowej, architektonicznej oraz przy rygorystycznej ochronie zabytków.

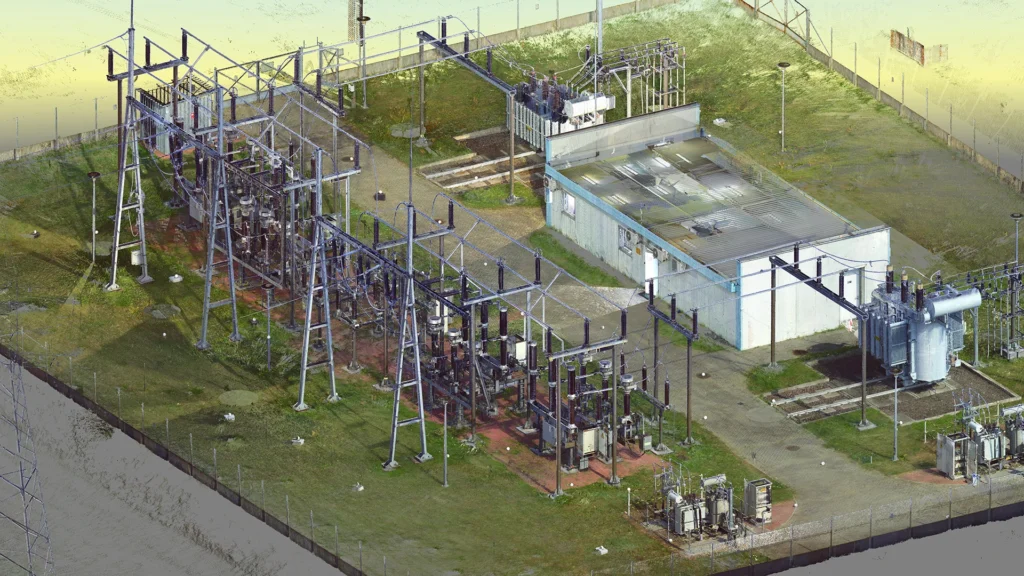

Chmura punktów dużego obiektu - stacji gpz

Czym jest chmura punktów ze skaningu laserowego?

Dane uzyskane w wyniku pracy skanera mają formę milionów precyzyjnie określonych współrzędnych – to właśnie chmura punktów 3D. Stanowi ona idealną bazę, która może być następnie przetwarzana w oprogramowaniu inżynieryjnym.

W zależności od potrzeb projektu oferujemy chmury punktów w dwóch wariantach:

  • W odcieniach szarości (szybszy pomiar, oparty na intensywności odbicia wiązki lasera).
  • W kolorze (paleta RGB) – nałożenie naturalnej kolorystyki na zeskanowane punkty. Wymaga to dłuższego i bardziej szczegółowego pomiaru, co wpływa na ostateczny koszt usługi, ale znacząco ułatwia późniejszą interpretację detali.

Do czego wykorzystywane są chmury punktów?

Zastosowanie surowych danych przestrzennych jest dziś niemal nieograniczone. Nasi klienci najczęściej zlecają skanowanie w celu:

  • wykonywania pomiarów w trakcie procesu budowlanego oraz tworzenia inwentaryzacji powykonawczych,
  • precyzyjnej dokumentacji architektonicznej i konserwatorskiej zabytków,
  • sporządzania dokumentacji niezbędnej do planowania urbanistycznego,
  • weryfikacji kolizji (dopasowywania nowo projektowanych elementów do istniejących już konstrukcji),
  • przeprowadzania specjalistycznych analiz (np. badanie poziomu oświetlenia, kontrola odkształceń),
  • szybkiej kalkulacji mas ziemnych i objętości materiałów.

Obróbka chmury punktów i opracowanie CAD

Wyniki naszych pomiarów możemy dostarczyć na dwa sposoby. Dla specjalistów dysponujących własnym oprogramowaniem eksportujemy surowe dane w rozdzielczości zoptymalizowanej pod dalszą pracę.

Jeśli jednak potrzebujesz kompleksowego wsparcia, w naszym biurze odbywa się pełna obróbka chmury punktów. Wykonujemy zaawansowane modelowanie chmury punktów oraz tworzymy gotową dokumentację. Ze względu na zróżnicowany stopień skomplikowania obiektów, w przypadku takich usług jak opracowanie CAD 2D z chmury punktów, cena ustalana jest zawsze indywidualnie, aby zagwarantować Ci optymalny budżet projektu.

Formaty dostarczanych chmur punktów

Skanujemy, łączymy (rejestrujemy) i eksportujemy pliki tak, aby były w pełni kompatybilne z Twoim środowiskiem pracy. Formaty, w jakich najczęściej przekazujemy dane, to:

  • POD – format Pointools oraz środowiska Bentley,
  • RCP / RCS / PCG – dedykowane dla oprogramowania Autodesk (AutoCAD, Revit, Inventor),
  • IMP, PTX – formaty z urządzeń Leica,
  • FLS – formaty skanerów Faro,
  • ZFC – format Aveva LFM Modeller,
  • PTS, XYZ, E57 – uniwersalne i standardowe formaty wymiany danych przestrzennych.

Powiązane usługi i dalsze kroki

Wybór odpowiedniej metody pomiaru dobieramy zawsze do specyfiki obiektu, aby uzyskać bezkompromisową jakość. Zachęcamy do zapoznania się z naszymi usługami bazującymi na chmurach punktów:

Potrzebujesz surowych danych z pomiaru lub pełnego modelu 3D? Skontaktuj się z nami – doradzimy najlepsze rozwiązanie!
