Przemysłowy skaner 3D – wybór urządzenia dla profesjonalistów

Zastosowanie przemysłowych skanerów 3D
Przemysłowe skanery 3D mogą pomóc w tworzeniu modeli części, maszyn, urządzeń i instalacji przemysłowych, co ułatwia projektowanie, analizę i utrzymanie. Stosowane są również architekturze i budownictwie gdzie są używane do tworzenia modeli budynków, pomieszczeń, pomników, a nawet całych miast, co pomaga architektom i inżynierom w planowaniu i analizie projektów. W przypadku medycyny i opieki zdrowotnej są stosowane do tworzenia modeli anatomicznych, protetyki, ortopedii i chirurgii, co pomaga w indywidualnym dostosowaniu leczenia. W przemyśle motoryzacyjnym za pomocą przemysłowych skanerów 3D tworzy się modele prototypów, formy odlewów, czy też analizuje powierzchnię karoserii. Skanery 3D są stosowane w analizie konstrukcji, utrzymaniu i naprawach samolotów i rakiet w przypadku przemysłu lotniczego
Rodzaje skanerów przemysłowych 3D
Najbardziej przydatny rodzaj skanera 3D w przemyśle zależy od konkretnej aplikacji i wymagań danego zadania. Każdy rodzaj skanera 3D ma swoje unikalne zalety i ograniczenia.
- Skanery laserowe – często wykorzystywane w przemyśle do zbierania punktowych chmur danych. Są bardzo precyzyjne i mogą szybko skanować dużą ilość punktów na powierzchni obiektów. Skanery laserowe są szczególnie przydatne w przemyśle motoryzacyjnym, lotniczym, architekturze i budownictwie, gdzie wymagana jest wysoka dokładność pomiarów.
- Skanery fotogrametryczne – wykorzystują analizę zdjęć obiektów z różnych perspektyw do tworzenia modeli 3D. Są przydatne w dziedzinach, gdzie dostęp do obiektu jest ograniczony lub nie jest możliwe bezpośrednie skanowanie laserowe, jak w dziedzinie dziedzictwa kulturowego, archeologii lub przemyśle filmowym.
- Skanery strukturalne światła – korzystają z projekcji wzorów światła na powierzchnię obiektu i analizy deformacji wzoru, aby odtworzyć topografię powierzchni. Są stosowane w zastosowaniach, gdzie potrzebne są skanowania w czasie rzeczywistym, takich jak kontrola jakości w produkcji lub inspekcja powierzchni.
- Skanery ultradźwiękowe: Skanery ultradźwiękowe używają fali dźwiękowej do pomiaru odległości od skanera do powierzchni obiektu. Są stosowane w przemyśle naftowym, morskim i w zastosowaniach związanych z materiałami kompozytowymi.
Wybór odpowiedniego skanera 3D zależy od wielu czynników, takich jak dokładność, prędkość skanowania, rodzaj powierzchni obiektu, dostępność i budżet. W niektórych przypadkach, szczególnie w bardziej złożonych projektach, może być konieczne zastosowanie różnych rodzajów skanerów 3D w celu uzyskania kompleksowych i precyzyjnych danych. Warto skonsultować się z ekspertami w dziedzinie skanowania 3D, aby dobrać odpowiedni rodzaj skanera dla konkretnej aplikacji w przemyśle.
Skaner laserowy 3D – najlepszy wybór w przemyśle do precyzyjnych pomiarów
Skanery laserowe to obecnie najlepszy wybór do precyzyjnych pomiarów w przemyśle, ponieważ łączą niezrównaną dokładność (nawet do mikrometrów) z wyjątkową szybkością zbierania danych – miliony punktów na sekundę. W przeciwieństwie do tradycyjnych maszyn pomiarowych CMM, które są niezwykle precyzyjne, ale wolne i wymagają kontaktu z obiektem, skanery laserowe działają bezdotykowo, co jest idealne dla delikatnych lub trudno dostępnych elementów. W porównaniu do skanerów światła strukturalnego, skanery laserowe lepiej radzą sobie ze skanowaniem ciemnych i błyszczących powierzchni, choć mogą być droższe. Dzięki tej kombinacji szybkości, precyzji i bezkontaktowości, skanery laserowe rewolucjonizują kontrolę jakości, inżynierię odwrotną i wiele innych zastosowań przemysłowych.

Cena przemysłowego skanera 3D, a jego możliwości
Cena przemysłowego skanera 3D jest ściśle związana z jego możliwościami i specyfikacją techniczną. Podstawowe modele, oferujące wystarczającą dokładność do prostych zadań, mogą być dostępne w niższych przedziałach cenowych. Jednak zaawansowane skanery, przeznaczone do precyzyjnych pomiarów i skomplikowanych analiz, wiążą się z wyższymi kosztami. Kluczowe czynniki wpływające na cenę to: dokładność skanowania, rozdzielczość, szybkość pomiaru, zakres skanowania, mobilność urządzenia oraz oprogramowanie do przetwarzania danych. Przy wyborze skanera 3D, należy dokładnie przeanalizować potrzeby swojej firmy i dopasować urządzenie do konkretnych zastosowań, aby zoptymalizować inwestycję. Na przykład, ręczny skaner laserowy CereScan kosztujący kilkadziesiąt tysięcy zł zapewnia precyzję w trybie standardowym 0,02 mm podczas gdy Creality CR-Scan Raptor, oferuje podobną dokładność, ale przy ok 10 krotnie mniejszej cenie. Choć Creality CR-Scan Raptor może oferować imponującą dokładność w niższej cenie, CereScan jest inwestycją w znacznie większa wydajość przy tej samej rozdzielczości, niezawodność, trwałość, kompleksowe wsparcie, zaawansowane oprogramowanie i gwarantowaną precyzję w wymagających warunkach przemysłowych. Te czynniki są kluczowe dla firm, dla których przestoje i błędy pomiarowe generują znacznie wyższe koszty niż początkowa cena urządzenia. Obecność certyfikatów metrologicznych, takich jak VDI/VDE 2634 czy ISO 10360, znacząco wpływa na cenę przemysłowego skanera 3D, ponieważ potwierdzają one jego precyzję, powtarzalność i zgodność z rygorystycznymi normami branżowymi. Koszt wzrasta także ze względu na konieczność przeprowadzania specjalistycznej kalibracji i walidacji w akredytowanych laboratoriach.
Precyzja potwierdzona certyfikatem – kluczowy czynnik przy zakupie skanera przemysłowego 3D
Wybierając skaner 3D do zastosowań przemysłowych, warto zwrócić szczególną uwagę na posiadane przez urządzenie certyfikaty metrologiczne. Normy takie jak VDI/VDE czy ISO 10360 są potwierdzeniem wysokiej precyzji i powtarzalności pomiarów, co jest kluczowe w procesach kontroli jakości i inżynierii odwrotnej. Obecność takich certyfikatów świadczy o zgodności ze standardami branżowymi i często wpływa na wyższą cenę urządzenia – ale w zamian zyskujesz gwarancję wiarygodnych wyników pomiarowych.

Profesjonalne skanery 3D dla przemysłu- zestawienie najlepszych modeli

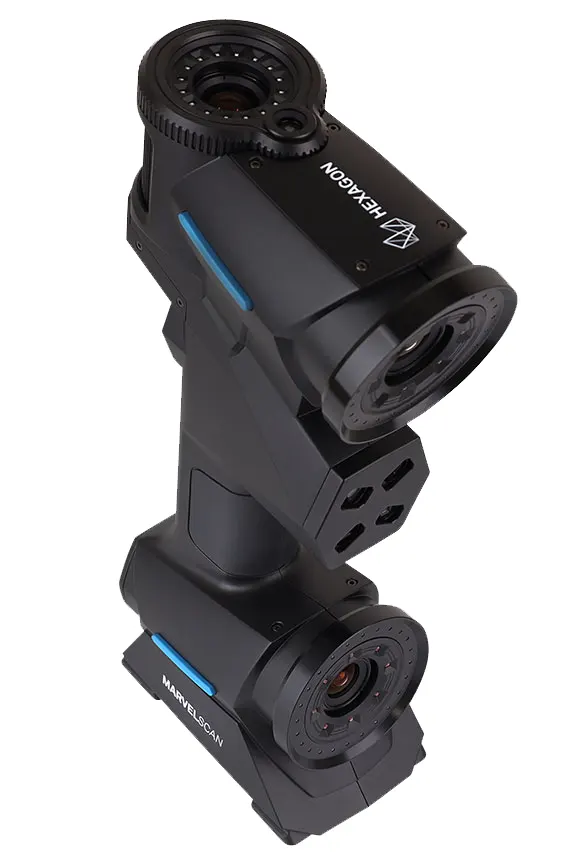

MarvelScan – ultra prezycyjny skaner 3D do szybkiego skanowanie bez punktów referencyjnych i z certyfikatem potweirdzającym jego jakość pomiarów
Najnowszy skaner wykorzystuje fotogrametrię do pozycjonowania się w otoczeniu. Dzięki temu rozwiązaniu skanowanie jest bardzo szybkie i nie wymaga oklejania skanowanych przedmiotów, co sprawia, że skaner działa na zasadzie „włącz i skanuj”. Fotogrametria w tym skanerze ma jeszcze jedno zastosowanie – jest przydatna w trybie dokładnego skanowania, pozwalając na bardzo precyzyjne pomiary przedmiotów z dokładnością do 0,01 mm.
Skaner doskonale nadaje się do zakładów przemysłowych, gdzie można wydzielić stanowisko do szybkiego skanowania. Polega to na ustawieniu tablic ze znacznikami, a następnie pozycjonoujemy skaner w trybie fotogrametrii względem przestrzeni. Każde skanowanie w tym wydzielonym miejscu odbywa się już bez oklejania przedmiotu punktami referencyjnymi, co stwarza warunki do szybkiego, precyzyjnego, a co najważniejsze, do seryjnego skanowania obiektów. Jego dokładność pozwala na przeprowadzanie kontroli jakości lub pozyskiwanie modeli 3D na potrzeby projektowe lub inżynierii odwrotnej

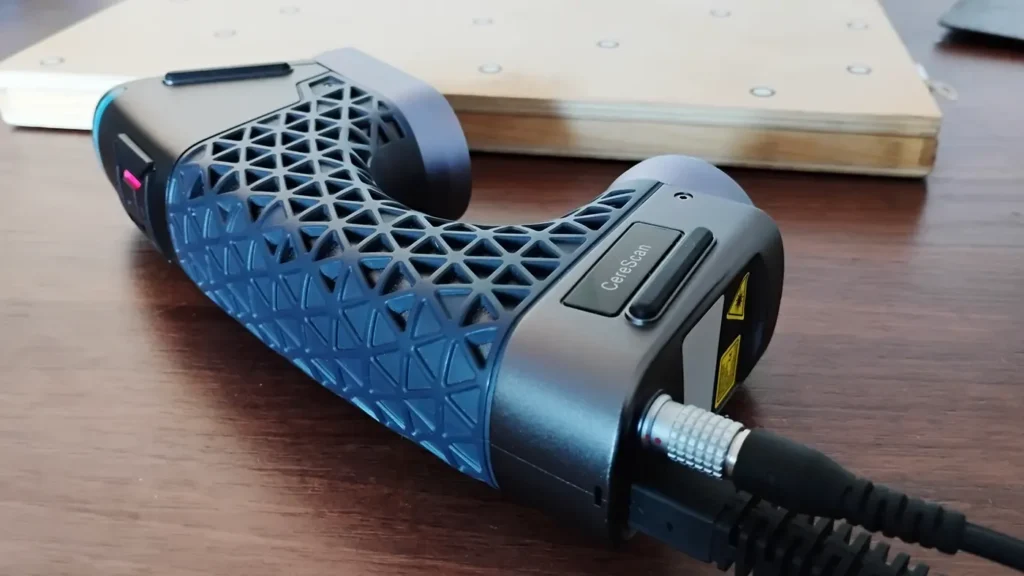

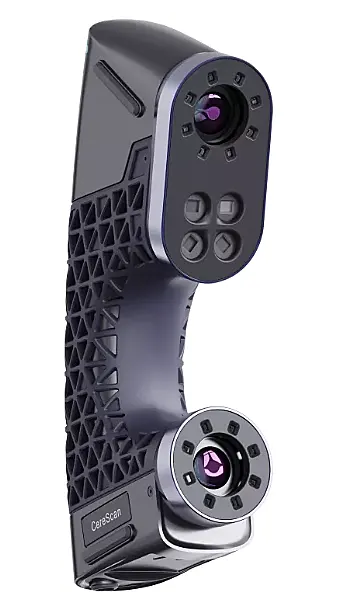

CereScan – precyzja, wygoda użytkowania i wysoka powtarzalność pomiarów w przemyśle
To najlepszy skaner do zastosowań przemysłowych, ponieważ łączy w sobie niezwykłą precyzję, wysoką wydajność i powtarzalność z ergonomią oraz wygodą użytkowania. Niezwykle przyjemny w użytkowaniu skaner dla profesjonalistów.
Pomiary skanera są oparte o 26 linii niebieskiego lasera + 8 dodatkowych, dzięki czemu jego precyzja to aż 0,01 mm w trybie dokładnym

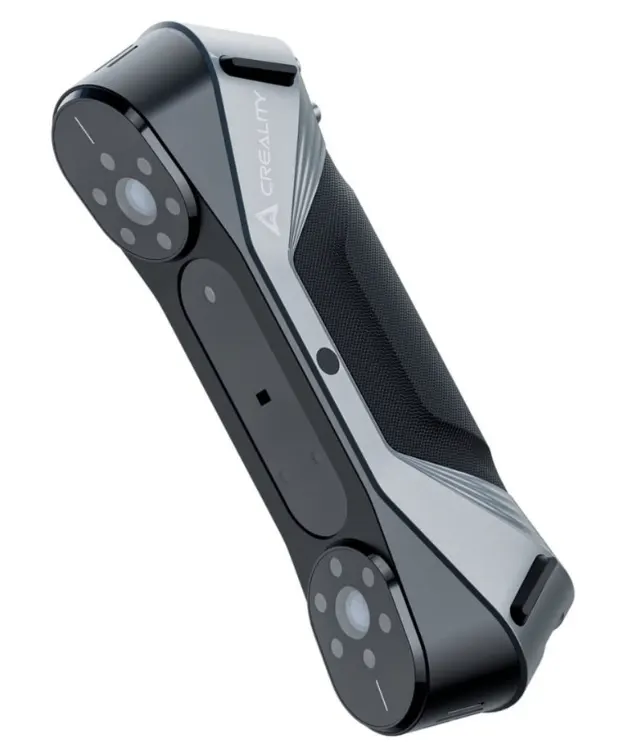

Creality CR-Scan Raptor – ekonomiczny skaner o wysokiej precyzji
Ten ekonomiczny skaner 3D stanowi atrakcyjną propozycję dla zastosowań przemysłowych, oferując cenę nawet dziesięciokrotnie niższą niż droższe alternatywy. Oferuje zdecydowanie najlepsze paramety pomiarowe w swojej klaseie cenowej. Doskonale sprawdza się przy skanowaniu mniejszych obiektów i robi to z rozdzielczością dochodząc do 0,02 mm. Choć ustępuje droższym modelom pod względem wydajności i powtarzalności pomiarów, stanowi propozycję dla firm poszukujących budżetowego rozwiązania.
Jakiej firmy skanery 3D będą najlepsze do zastosowań przemysłowych?

Analizując liderów rynku, dwie firmy zasługują na szczególną uwagę. Hexagon jest globalnym gigantem, oferującym szeroką gamę precyzyjnych skanerów laserowych 3D, idealnych do zastosowań w kontroli jakości i inżynierii odwrotnej. Ich rozwiązania charakteryzują się wysoką dokładnością i szybkością. Z kolei ZG Technology, która obecnie jest częścią Hexagonu, to uznany dostawca metrologicznych skanerów 3D, znany z innowacyjnych funkcji i wysokiej precyzji, co czyni je doskonałym wyborem dla przemysłu motoryzacyjnego czy lotniczego.
Potrzebujesz skanera 3D spełniającego specyficzne wymagania Twojej linii produkcyjnej lub działu R&D? Zamiast szukać kompromisów, postaw na sprawdzone doradztwo. Nasza głęboka znajomość rynku i praktyka z licznymi systemami pomiarowymi pozwala nam precyzyjnie identyfikować i wdrażać rozwiązania, które realnie wpływają na efektywność. Zapraszamy do rozmowy o Twoim projekcie.
