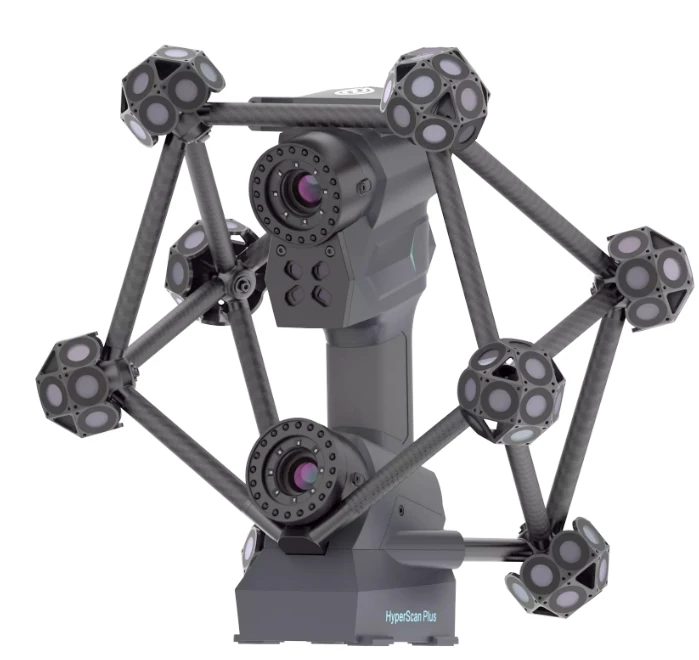

Skaner 3D HyperScan firmy ZG
- Przenośny skaner przestrzenny – urządzenie waży tylko 1,5 kg, jest małe i przenośne i można je przenosić w dowolne miejsce w celu ręcznego skanowania.
- Super konfiguracja sprzętowa -nowo zmodernizowany obiektyw aparatu, układ scalony i system źródła światła sprawiają, że wydajność sprzętu jest bardziej wydajna i niezawodna.
- Szerokie zastosowanie – może być używany w różnych środowiskach i aplikacjach do modelowania 3D powierzchni różnych rozmiarów detali, jedno urządzenie o wielu funkcjach.
- Szybka i tania nauka obsługi – nowy uczeń bez żadnego doświadczenia może opanować różne operacje i procedury kalibracji po jednym dniu szkolenia.
- Standardowy interfejs – można go zintegrować z robotami, zautomatyzowanymi liniami montażowymi itp. w celu wdrożenia szybkiego rozwoju wtórnego oraz realizacji zautomatyzowanego skanowania i kontroli.
Wysoka efektywność skanera
26 linii laserowych + 1 dodatkowa linia do trudno dostępnych miejsc z prędkością pomiaru do 1 340 000 pomiarów/s. Brak konieczności mocowania znaczników, co może zaoszczędzić dużo czasu i poprawić efektywność pracy; Szczególnie nadaje się do szybkiego i wydajnego skanowania dużych elementów, takich jak samochody, części maszyn przemysłu ciężkiego, odlewy itp.
Współpraca z trackerem
Pracując z trackerem optycznym ZG-Track, mierzony obiekt można stabilnie ulokować w przestrzeni 17,6m³, a użytkownik może przesuwać skanowany obiekt w dowolny sposób podczas procesu pomiaru;
Skanowanie trudnych powierzchni
Z łatwością radzi sobie ze złożonymi scenami, takimi jak czarne i błyszczące
Inteligentne przetwarzanie danych w wielu trybach. Czarne, błyszczące i kolorowe powierzchnie można skanować bezpośrednio bez wstępnego przetwarzania
Tryb skanowania hybrydowego
Tryb podwójnego skanowania, HyperScan DX obsługuje skanowanie z trackerem przez system samopozycjonowania i skanowanie bez trackera przez system pozycjonowania za pomocą znaczników. System pozycjonowania ze znacznikami jest odpowiedni do operacji na małej przestrzeni. Tryb podwójnego skanowania to tryb w którym obydwa systemy pracują w czasie rzeczywistym, a wszystko to za pomocą interaktywnego systemu, co gwarantuje niespotykaną precyzje
Sonda ZG Probe
Zastosowanie dodatkowego czujnika ZG-Probe umożliwi pomiar o wysokiej precyzji, a jednocześnie elastyczność i możliwości adaptacji, ZG-Probe jest w pełni zdolny do kontroli jakości, inżynierii odwrotnej i analizy montażu, szczególne w trudno dostępnych przestrzeniach jak otwory czy zaglębienia. W porównaniu z tradycyjnymi współrzędnościowymi urządzeniami pomiarowymi, ZG-Probe może pracować w złożonym środowisku poza laboratorium, zapewniając stabilny i dokładny pomiar.
Dlaczego warto wybrać skaner 3D HyperScan?
Czerwone światło lasera
Przechwytywanie szczegółów z błyszczących i odbijających światło powierzchni
Duża wydajność i dokładność skanu 3D
1,340,000 Pomiarów na sekundę
Dokładność
do 0,03 mm
DOKŁADNOŚĆ OBJĘTOŚCIOWA 17,6m³
0,078 mm
Głębia ostrości i największy zasięg
400 mm
Pomocniczy tracker
Pozwala skanować z dużą wygodą gabarytowe przedmioty
Parametry techniczne dwóch modeli skanera HyperScan – bezpośrednie porównanie różnic
Jakość skanu
| MODEL | HyperScan DX-B | HyperScan Plus |
| Szybkość pomiarów w trybie standardwym | 1 340 000 pomiarów /sek | 2 100 000 pomiarów /sek |
| Szybkość pomiarów w trybie dokładnym | 640 000 pomiarów /sek | 850 000 pomiarów /sek |
| Obszar skanowania: | Do 550 x 500 mm | Do 600 x 550 mm |
| Źródło światła | 26 niebieskich linii lasera + ekstra pojedyncza linia + 7 równoległych linii niebieskich | 34 niebieskich linii lasera + ekstra pojedyncza linia + 7 równoległych linii niebieskich |
Skanowanie z trackerem (Self-Positioning System)
| MODEL | HyperScan DX-B | HyperScan Plus | |
| Dokładność objętościowa | 9,6 m³ ( 3,5 m ) | 0,064 mm | 0,060 mm |
| 17,6 m³ ( 4,2 m ) | 0,078 mm | 0,075 mm |
Skanowanie z trackerem i systemem fotogrametrii (PhotoShot) wynik dla obu modeli
| Dokładność objętościowa | 0,044 + 0,015 mm/m |
Skanowanie z markerami w trybie zwykłym (bez trackera)
| MODEL | HyperScan DX-B | HyperScan Plus |
| Dokładność objętościowa | 0,02+0,035 mm/m | 0,02+0,03 mm/m |
Skanowanie z markerami w trybie zwykłym (bez trackera) i z systemem fotogrametrii (PhotoShot) – wynik dla obu modeli
| Dokładność objętościowa | 0,02 + 0,015 mm/m |
Skanowanie z markerami w trybie przechwytywania otworów (bez trackera)
| MODEL | HyperScan DX-B | HyperScan Plus |
| Dokładność objętościowa | 0,03+0,035 mm/m | 0,03+0,03 mm/m |
Skanowanie z markerami w trybie przechwytywania otworów (bez trackera) i z systemem fotogrametrii (PhotoShot) – wynik dla obu modeli
| Dokładność objętościowa | 0,03 + 0,015 mm/m |
Specyfikacja techniczna dla obu wersji
| Klasa lasera | Klasa II (bezpieczny dla oczu) |
| Rozdzielczość | Do 0,02 mm |
| Dokładność | Do 0,025 mm |
| Dystans minimalny | 350 mm |
| Zalecana wielkość skanowanego obiektu | 0,1 – 8 m |
| Głębia pola | 400 mm |
| Temperatura pracy : | -10 do 60°C |
| Czas pracy: | 3 godziny |
Porównanie parametrów technicznych modułu bezprzewodowego
| MODEL | ZG FreeBox – S | ZG FreeBox – T |
| Waga | 1 kg | 1,3 kg |
| Rozmiary | 164 x 144 x 66 mm | 235 x 230 x 90 mm |
| Pojemność baterii | 3400 mAh | 6800 mAh |
Wspólne parametry techniczne modułów bezprzewodowych
| Czas pracy | 3 godziny |
| Wilgotność względna pracy | 45 -75 % |
| Temperatura pracy | -10 do 60°C |
| Standard Wi-FI | Wi-Fi 802.11 |
