Inwentaryzacja 3D – skaning laserowy na potrzeby dokumentacji 2D digitalizacji oraz tworzenia modeli 3D
Inwentaryzacja 3D to proces tworzenia cyfrowego bliźniaka budynku, obiektu lub instalacji, którego efektem jest chmura punktów, model 3D lub cyfrowa dokumentacja. Wykorzystuje się ją do precyzyjnego odwzorowania stanu rzeczywistego na potrzeby dalszych prac projektowych lub do archiwizacji. Wykonuje się ją najczęściej za pomocą skanerów laserowych lub aparatów fotograficznych. W przypadku aparatów mówimy o fotogrametrii. Zdecydowanie szybszą metodą jest jednak pozyskanie danych za pomocą skanera laserowego 3D, ale tutaj szybkość jest zależna od modelu. Obie metody są precyzyjne natomiast dodatkowym atutem fotogrametrii jest bez wątpienia możliwość pozyskania wysokiej jakości tekstury – czyli obrazowo przedstawiając warstwy zewnętrznej modeli 3D w postaci obrazów (zdjęć). Istnieją skanery 3D wyposażone w aparat umożliwiający pozyskanie tekstury, więc wybór metody będzie podyktowany tym jaki efekt końcowy chcemy osiągnąć, jakim kosztem i w jakim czasie. Podstawowym produktem procesu digitalizacji cyfrowej jest chmura punktów, która stanowi podstawę do dalszej obróbki lub sama w sobie jest produktem finalnym.
Inwentaryzacje 3D – jak to zrobić precyzyjnie i szybko?
Dwie najbardziej popularne metody inwentaryzacji 3D:
Skan laserowy 3D – szybkie i precyzyjne tworzenie chmur punktów
Skanowanie laserowe to jedna z najdokładniejszych i najefektywniejszych metod inwentaryzacji 3D. Polega na emisji wiązki lasera i rejestracji czasu jej powrotu do skanera po odbiciu od powierzchni obiektu. Na tej podstawie tworzona jest chmura punktów, która stanowi precyzyjną reprezentację geometrii obiektu.
Zalety skanowania laserowego:
- Wysoka dokładność: Pozwala na uzyskanie dokładności do kilku milimetrów, co jest niezbędne w przypadku wielu zastosowań, np. w inwentaryzacji obiektów zabytkowych.
- Szybkość: Skanowanie dużych obiektów może być wykonane w ciągu kilku godzin.
- Bezdotykowość: Nie ma potrzeby dotykania obiektu, co jest ważne w przypadku delikatnych lub zabytkowych obiektów.
- Uniwersalność: Może być stosowane do inwentaryzacji obiektów o różnej geometrii i wielkości.
- Możliwość tworzenia modeli 3D: Chmura punktów może być wykorzystana do stworzenia realistycznych modeli 3D obiektu.
Fotogrametria – dokładność i tekstura podczas jednego skanu
Fotogrametria to metoda inwentaryzacji 3D, która wykorzystuje zdjęcia do stworzenia trójwymiarowych modeli obiektów. Polega ona na pomiarze współrzędnych punktów na zdjęciach i wykorzystaniu tych informacji do obliczenia geometrii obiektu. Pozwala także na stworzenie tekstury skanowanych obiektów
Zalety fotogrametrii:
- Niska cena: Wymaga jedynie aparatu fotograficznego i odpowiedniego oprogramowania.
- Prostota: Łatwa do nauczenia i wykonania.
- Dostępność: Możliwość wykorzystania zdjęć wykonanych z różnych platform, np. z dronów, samolotów, statków.
- Szybkość: Szybkie tworzenie modeli 3D.
- Możliwość tworzenia tekstur: Modele 3D mogą być pokryte teksturami fotograficznymi, co zwiększa ich realizm.
Inwentaryzacja laserowa: jaki skaner 3D wybrać?
Świadcząc usługi inwentaryzacji 3D postawiliśmy na skanowanie za pomocą skanera laserowego. Istnieją zadania specjalne, gdzie liczy się wysoka jakość tekstury skanowanych obiektów, np obrazy (tutaj stosujemy fotogrametrię), ale to właśnie skaner 3D gwarantuje szybkość procesu i precyzję jednocześnie. Najczęściej można spotkać firmy świadczące usługi za pomocą takich urządzeń jak skaner 3D Faro Focus lub Leica RTC360. My wybraliśmy ten drugi model ze względu na jego szybkość – skanuje 3 razy szybciej w stosunku do innych modeli oraz posiada wyjątkową precyzję rzędu 1 mm przy dużych obiektach typu budynek
Efekt inwentaryzacji 3D – jaki produkt otrzymuje klient?

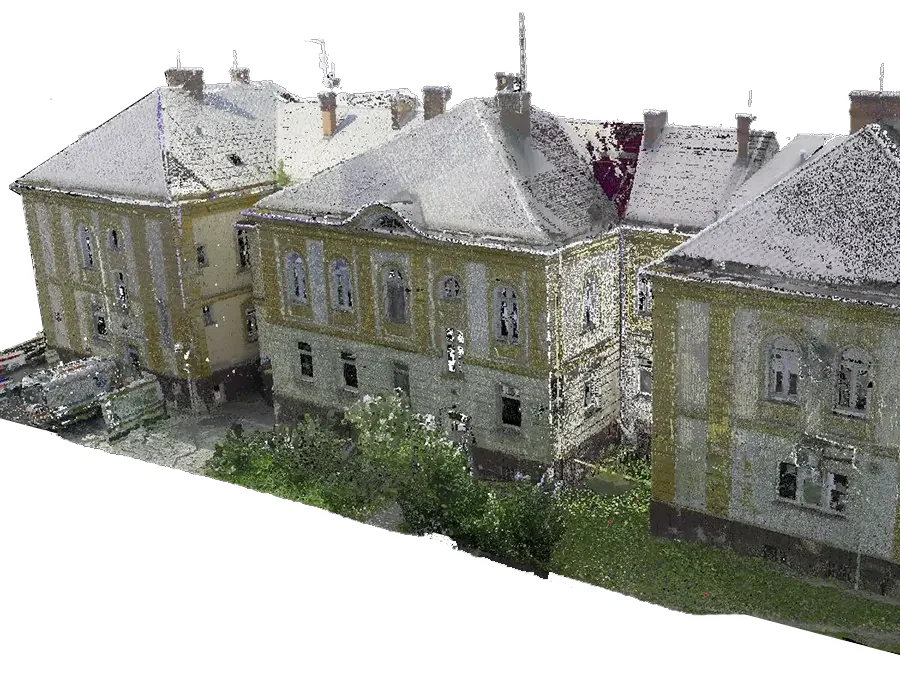

Podstawowym efektem inwentaryzacji 3D jest chmura punków, zawierająca informacje przestrzenne. Chmury punktów odzwierciedlają obiekt w trzech wymiarach i mogą być nośnikiem dodatkowych wartości w postaci kolorów. Dobrej jakości chmura punktów na tym etapie digitalizuje obiekt, ale też umożliwia przeprowadzenie precyzyjnych pomiarów. W tym momencie możemy zmierzyć wszystkie odległości, przekątne grubości, a także obliczyć kubaturę. Takie dane pozwalają przeglądać obiekt w trzech wymiarach, tworzyć wirtualne spacery, archiwizować interesujące nas szczegóły.
Usługa inwentaryzacji w firmie B3D: każdy klient otrzymuje kolorową chmurę punktów wraz z przeglądarką umożliwiającą wirtualny spacer po obiekcie. Pliki są dostarczane w formacie LAS, PTG, PTS, PTX, RCP, XYZ, E57, LGS lub SPW

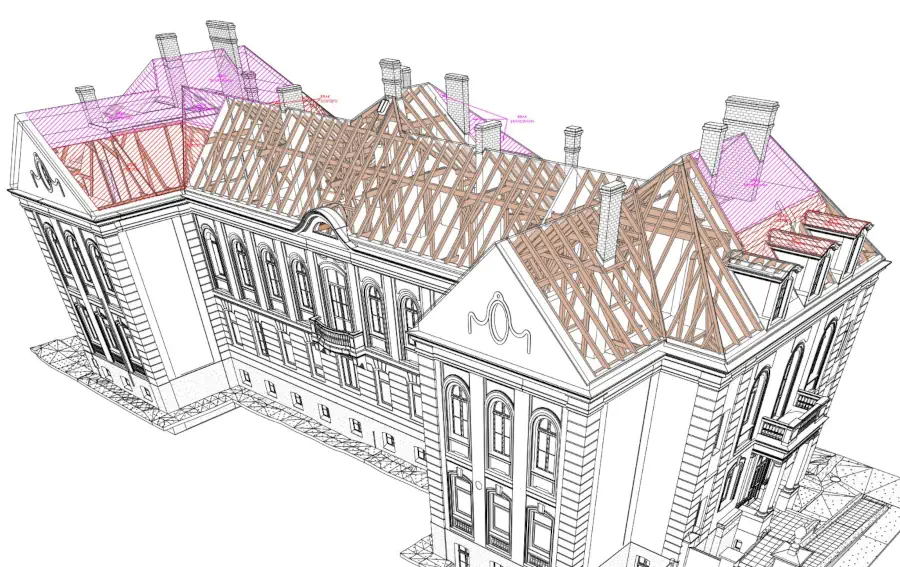

Drugim najczęściej spotykanym efektem inwentaryzacji jest dokumentacja CAD 2D/3D. Stanowi ona podstawę do dalszych prac projektowych lub po prostu digitalizuje stan rzeczywisty instalacji, budynków czy obiektów inżynieryjnych
Dokumentacja wykonana za pomocą inwentaryzacji laserowej jest znacznie szybsza i bardziej precyzyjna niż tradycyjny ręczny pomiar

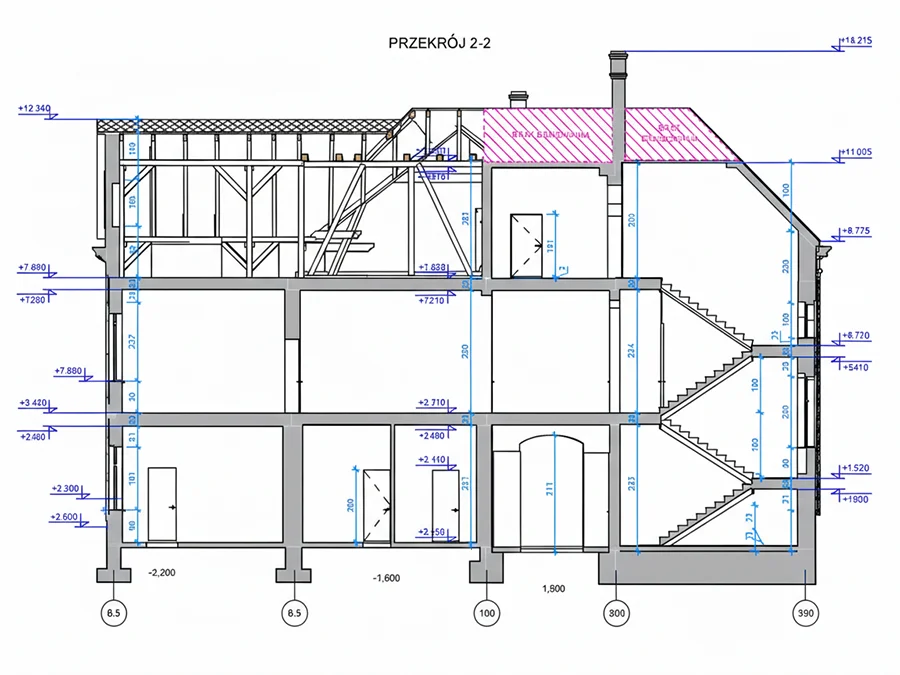

Usługa inwentaryzacji w firmie B3D: klient otrzymuje dokumentacje w formatach DWG, DFX, PDF itp. Taka dokumentacja umożliwia pomiary przekroju, rzutów, zawiera informacje o detalach np elementy dekoracyjne, ozdoby itd.
Kolejnym zastosowaniem chmury punktów powstałej jest możliwość tworzenia modeli 3D. Powstają wtedy precyzyjne modele odzwierciedlające rzeczywisty obiekt. Modele te mają szerokie zastosowanie w procesach projektowania z wykorzystaniem rzeczywistych obiektów lub służą w wirtualnym świecie – najczęściej w grach lub projektach VR.
Precyzyjny model 3D stacji transformatorowej – efekt inwentaryzacji 3D stworzony na potrzeby projektu szkoleniowego w formie VR. Modele powstające na bazie chmury punktów charakteryzują się idealny odzwierciedleniem stanu rzeczywistego w kwestii wymiarów i skali. Uwzględniają kąty i rzeczywiste przesunięcie, więc taki obiekt może posłużyć do prac projektowych, wirtualnej rzeczywistości lub na potrzeby kontroli jakości (kontroli stanu rzeczywistego)
Usługa inwentaryzacji w firmie B3D: modele 3D dostarczane są formatach DWG, STP, RVT, IFC, 3DM
Szybka i precyzyjna usługa inwentaryzacji 3D
Zapraszamy Państwa do kontaktu, a chętnie doradzimy w kwestiach technicznych, podpowiemy rozwiązania, które pomogą zoptymalizować efekt i koszty usługi inwentaryzacji cyfrowej
Dlaczego warto nas wybrać?
- Duże doświadczenie – skanujemy i tworzymy dokumentację od początku istnienia technologii
- Codziennie realizujemy niewielkie zlecenia i do każdego podchodzimy ze starannością.
- Nie są nam obce duże projekty, które wymagają znacznych zasobów i szybkości działania
- Posiadamy szybki i precyzyjny skaner 3D
- Szybkość i największa precyzja na rynku
- Doradztwo w zakresie potrzeb i doboru rozwiązań
- Skanujemy duże przemysłowe obiekty, infrastrukturę jak i pojedyncze budynki, czy też małe zabytki – wszystko z należytą precyzją
- Wykonujemy obróbkę pozyskanego materiału – czyszczenie chmury punktów, tworzenie modeli 3D, wirtualne spacery, aplikacje VR itd.
Przykłady zastosowania skanowania 3D w inwentaryzacji
Inwentaryzacja 3D zabytków
Ochrona zabytków: Dokumentacja inwentaryzacyjna stanowi podstawę do podejmowania działań konserwatorskich i restauratorskich.
Badania naukowe: Inwentaryzacje dostarczają cennych informacji o historii i technologii budowy zabytków.
Edukacja: Umożliwiają poznanie i zrozumienie wartości zabytków.
W przypadku obiektów zabytkowych często polecaną metodą jest fotogrametria, która pozwala uchwycić teksturę obiektów w wysokiej jakości. Jeśli nie ma takiej potrzeby to równie precyzyjnym sposobem, ale znacznie szybszym będzie skaner laserowy.
Promocja: Tworzenie materiałów edukacyjnych i turystycznych.
Prezentacje obiektów turystycznych w postaci chmury punktów lub modeli 3D, za pomocą takich nośników jak strony internetowe, aplikacje czy filmy wideo. Surową chmurę punktów można również prezentować w postaci wirtualnego spaceru, co jest często praktykowane w przypadku podziemi, sztolni, piwnic czy też kopalni.
Inwentaryzacja architektoniczna 3D – konstrukcje budowlane, elewacje i instalacje
Inwentaryzacja przed rozbiórką: Dokumentacja obiektu przed jego wyburzeniem pozwala na zachowanie jego cyfrowego bliźniaka dla przyszłych pokoleń.
Inwentaryzacja zabytkowych obiektów przemysłowych: Dokumentacja starych fabryk, magazynów i innych obiektów przemysłowych pozwala na ich adaptację do nowych funkcji, np. mieszkalnych lub biurowych.
Inwentaryzacja konstrukcji inżynieryjnych: Dokumentacja stanu technicznego mostów, wiaduktów i innych konstrukcji inżynieryjnych pozwala na ocenę ich bezpieczeństwa i planowanie remontów.
Inwentaryzacja 3D infrastruktury technicznej
Inwentaryzacja mostów: Modele 3D mostów mogą być wykorzystywane do oceny ich stanu technicznego i do planowania remontów.
Inwentaryzacja dróg: Modele 3D dróg mogą być wykorzystywane do planowania remontów i do projektowania nowych tras.
Inwentaryzacja sieci energetycznych: Modele 3D sieci energetycznych mogą być wykorzystywane do planowania modernizacji i do usuwania awarii.
Inwentaryzacja sieci telekomunikacyjnych: Modele 3D sieci telekomunikacyjnych mogą być wykorzystywane do planowania rozbudowy i do usuwania awarii.
Inwentaryzacja 3D infrastruktury jest coraz powszechniej stosowanym narzędziem. Pozwala ona na dokładne i efektywne dokumentowanie obiektów infrastrukturalnych, co może znacząco usprawnić ich zarządzanie.
Inwentaryzacja 3D magazynów
Idealne narzędzie do optymalizacji przestrzeni magazynowej. Materiał wyjściowy w postaci chmury punków pozwala dokonać wszystkich niezbędnych obliczeń w celach optymalizacyjnych przestrzeni. Chmura punktów pozwala na zbudowanie wirtualnego magazynu opartego na modelach 3D, na których można projektować w standardzie BIM.
