AtlaScan Max firmy Hexagon
Skaner przemysłowy 3D AltaScan Max oferuje najwyższą wydajność w swojej klasie. Firma ZG zaprojektowała go z myślą o użytkownikach, którzy oczekują szybkiego i precyzyjnego działania bez rezygnacji z korzystnej ceny. To, co wyróżnia ten skaner przemysłowy 3D, to zwiększona wydajność przy zachowaniu parametrów i ceny typowych dla segmentu skanerów przemysłowych 3D. AltaScan umożliwia sprawniejszą realizację projektów dzięki dużej szybkości i niezawodności działania.
Dowiedz się więcej na temat możliwości skanera. Skontaktuj się z naszym przedstawicielem, który udzieli szczegółowych informacji i przedstawi ofertę cenową
Firma B3D jest oficjalnym dysrybutorem skanera AtlaScan Max w Polsce
Dlaczego B3D to partner, któremu warto powierzyć wybór skanera 3D?
Nie sprzedajemy tylko urządzeń — dostarczamy pełne wsparcie wdrożeniowe, obejmujące szkolenie zespołu, pomoc w integracji sprzętu z procesem oraz możliwość prezentacji skanera przed zakupem.
Zapewniamy zarówno serwis gwarancyjny, jak i pogwarancyjny, prowadzony przez zespół inżynierów, którzy nie tylko serwisują skanery 3D, ale również projektują własne rozwiązania pomiarowe. Znamy technologię od podszewki — i to przekłada się na realne wsparcie dla Twojego zespołu
Innowacyjne narzędzie do skanowania 3D otworów i zagłębień
Zastosowanie autorskiego oprogramowania do skanowania inspekcyjnego to bardzo przydatne rozwiązanie, która pozwala łączyć wydajność z szybkością skanowania. Oprogramowanie zostało tak stworzone, że pozwala wychwytywać i wymiarować najmniejsze otwory podczas skanu. Rozwiązanie przechwytywania światła niebieskiego laserowego w otworach, to rewolucyjny system pomiarowy opracowany niezależnie przez ZG (międzynarodowy patent). Skaner może w jednej chwili wyodrębnić współrzędne środka otworu i jego średnicę z dokładnością do 0,02 mm, co zostało certyfikowane przez Narodowy Instytut Metrologii. Do wymiarowania głębszych otworów skaner można wyposażyć w dodatkowe akcesoria jak dedykowany czujnik wgłębień.
Wysoka wydajność skanu 3D
- Większy obszar skanowania 600 mm x 550 mm
- Trzy tryby skanowania – łącznie 41 linii laserowych
- Większa prędkość skanowania do 3 000 000 pomiarów/s.
Wysoka szczegółowość skanera 3D
- Rozdzielczość siatki do 0,01 mm;
- Potężna optymalizacja siatki w celu przedstawienia prawdziwych szczegółów;
- Lokalna regulacja rozdzielczości, aby zaoferować więcej szczegółów dzięki zachowując optymalizację rozmiaru danych
- 14 linii laserowych do szybkiego skanowania w najdrobniejszych szczegółach
Szczegółowość pomiaru potwierdzona certyfikatem
Skaner AltaScan Max to przemysłowy skaner 3D z certyfikowaną jakością pomiarów. Urządzenie posiada certyfikat zgodności z normą VDI/VDE 2634, uznawaną za jeden z kluczowych standardów w metrologii optycznej. Certyfikat ten potwierdza, że skaner spełnia wymagania pomiarów klasy metrologicznej, gwarantując najwyższą precyzję i powtarzalność wyników.

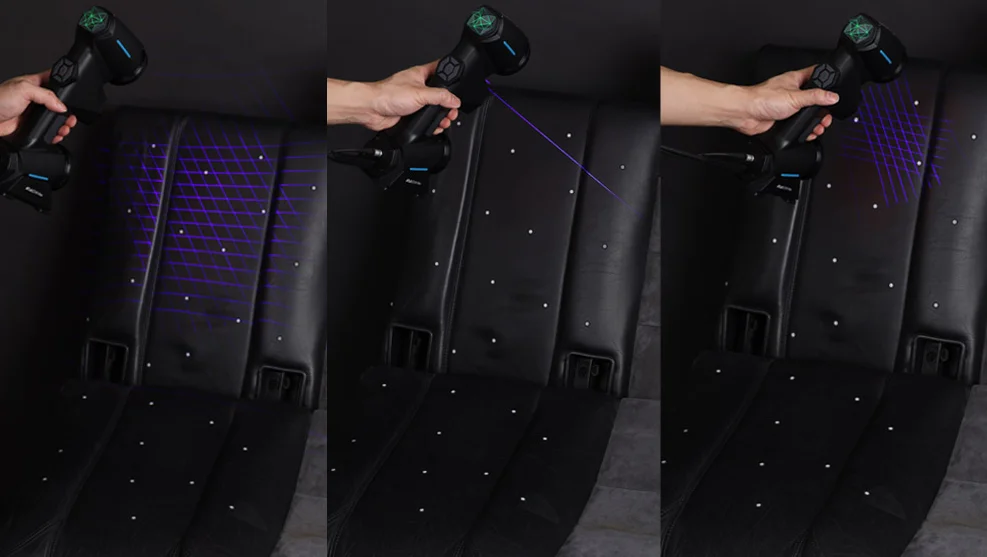

Trzy tryby skanowania – wydajny, do trudnych otworów i precyzyjny
Ręczne skanery 3D firmy Hexagon oferują trzy łatwo wybieralne tryby pomiaru, dostosowane do różnych zastosowań.
Tryb standardowy wykorzystuje 26 linii laserowych, zapewniając szybkie skanowanie dużych obszarów.
Tryb liniowy z pojedynczą linią laserową umożliwia skuteczne skanowanie w trudno dostępnych miejscach.
Tryb precyzyjny wykorzystuje 14 linii laserowych, dostarczając dane o wysokiej rozdzielczości dla małych i skomplikowanych detali.

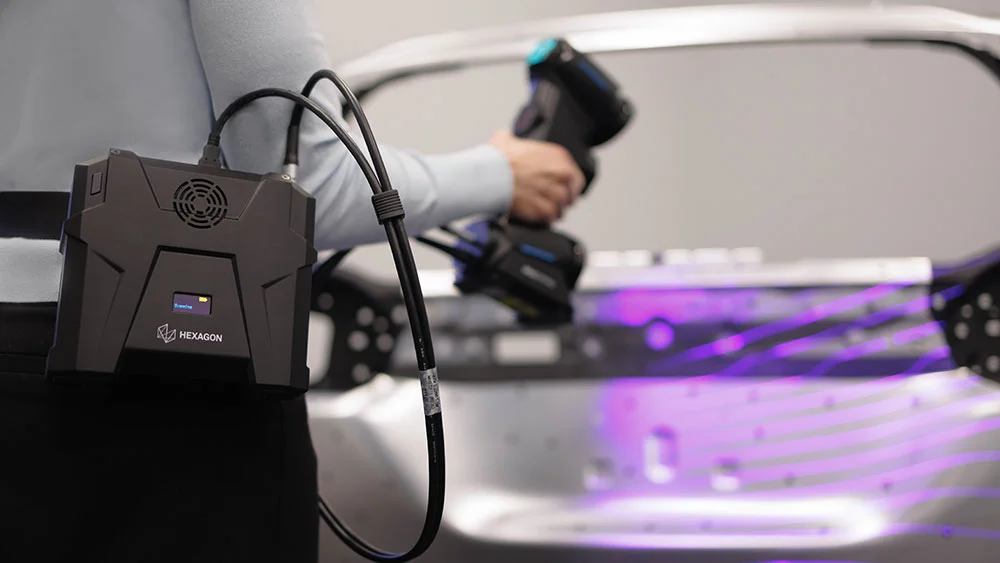

Bezprzewodowy moduł skanowania
Skaner AltaScan Max może być wyposażony w bezprzewodowy moduł do przesyłania danych w czasie rzeczywistym. Takie rozwiązanie umożliwia skanowanie obiektów w trudno dostępnych miejscach, których nie da się wymontować na potrzeby pomiarów, oraz wykonywanie skanów dużych elementów bez konieczności rozwijania kabla.

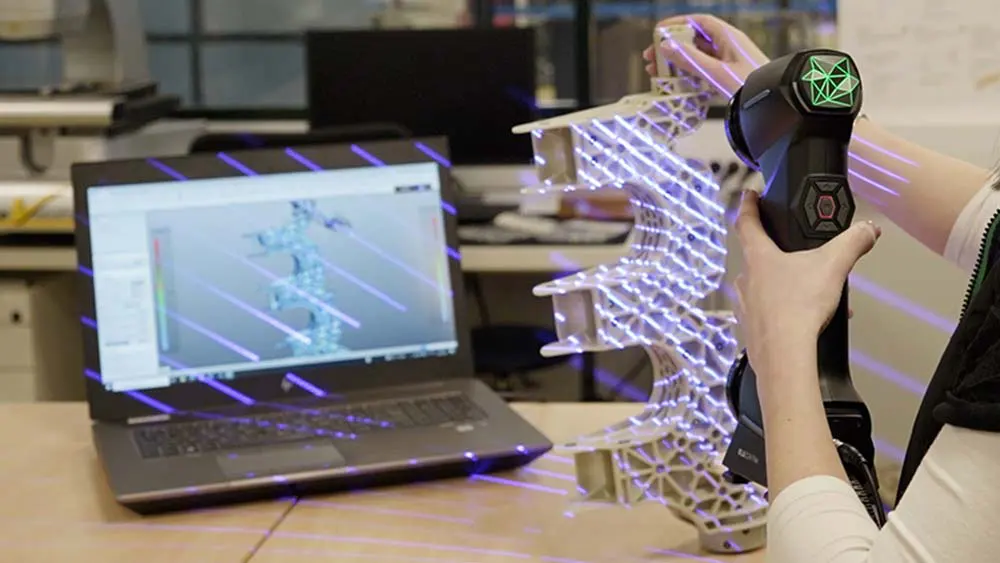

Dynamiczny skan obiektów
Skaner AltaScan Max umożliwia inspekcję bez konieczności sztywnego mocowania obiektu. Dzięki zastosowaniu tzw. celów referencyjnych (markerów), umieszczanych bezpośrednio na skanowanym obiekcie lub jego otoczeniu, system automatycznie śledzi pozycję części w przestrzeni. Oznacza to, że nie trzeba jej unieruchamiać na stole pomiarowym — można ją swobodnie obracać lub przesuwać, zarówno ręcznie, jak i za pomocą stołu obrotowego.
Pomimo tych ruchów, skaner zachowuje spójność pomiarów w ramach jednego, wspólnego układu współrzędnych. To znacząco przyspiesza i ułatwia inspekcję, zwłaszcza przy skanowaniu elementów o nieregularnych kształtach lub trudnych do ustabilizowania.
AtlaScan Max sprawdzi się w przemyśle
Technologia niebieskiego światła laserowego
Więcej możliwości wydajnego skanowania oraz opatentowane rozwiązanie do przechwytywania rozmiarów otworów w skanowanej powierzchni
Inteligentna zdolność do adaptacji
Wyższa dokładność objętościowa w celu zwiększenia zdolności adaptacyjnych oraz wbudowane inteligentne oprogramowanie, które samo dostosowuje się do skanowane powierzchni. Równie dobrze radzi sobie z trybem HDR
Bardzo duża prędkość skanowania
41 linii skanowania i 3 miliny pomiarów na sekundę. Powierzchnia skanowania to aż 600 mm na 550 mm
Wbudowania fotogrametria
Skaner światła niebieskiego pomaga pozycjonować dane w programie fotogrametrii
Rozpoznawanie celów o różnych rozmiarach
Maksymalna wydajność dzięki stosowaniu różnych rozmiarów celów
(3/6/12 /16 mm) dla różnych zastosowań podczas procesu skanowania.
Płynna zmiana trybu podczas skanu
Przełączaj się między trybami skanowania podczas pomiaru bezpośrednio z poziomu słuchawki, co pozwala na dokładne dostrojenie wydajności nie tylko do aplikacji, ale także do poszczególnych sekcji aplikacji.
Łączenie różnych trybów skanu w jeden
Dane zebrane przy użyciu różnych trybów skanowania są płynnie łączone w tej samej chmurze punktów/siatce, co ułatwia analizę i raportowanie
Nie powtarzaj tego samego skanu
Wiedz, że skanujesz prawidłowo, bez konieczności powrotu do komputera sterującego, dzięki wbudowanemu systemowi informacji zwrotnej LED w skanerze
Elestyczna odglełość skanu
Zbieraj dane z większej odległości od części, co ułatwia dostęp do wewnętrznych obszarów kontroli, takich jak gniazda narzędziowe, a także umożliwia integrację z systemem automatyzacji przy niższym ryzyku kolizji
Gotowy do automatyzacji przemysłowej
ATLASCAN Max jest gotowy do prostej integracji z systemami innych firm w ramach zautomatyzowanych systemów inspekcji
Parametry skanera 3D
| MODEL | AtlaScan |
| Szybkość pomiaru – tryb standard | 3 000 000 pomiarów/s |
| Szybkość pomiaru – tryb dokładny | 1 680 000 pomiarów/s |
| Obszar skanowania | Do 600 mm x 550 mm |
| Linie skanowania | 26 linii niebieskiego światła + dodatkowa linia+ 14 dodatkowych linii |
| Klasa lasera | Klasa II (bezpieczny dla oczu) |
| Rozdzielczość | Do 0,01 mm |
| Dokładność w trybie standardowym | Do 0,02 mm |
| Dokładność w trybie dokładnym | Do 0,01 mm |
| Dokładność objętościowa w trybie standard | 0.015mm+0.03mm/m |
| Dokładność objętościowa ze zdjęciami | 0.015mm+0.015mm/m |
| Dokładność pomiaru otworów | Do 0.02mm |
| Dokładność objętościowa pomiaru otworów | 0.015mm+0.03mm/m |
| Dokładność objętościowa pomiaru otworów + fotografia | 0.015mm+0.015mm/m |
| Dystans w trybie standardowym | 325 mm |
| Dystans w trybie dokładnym | 200 mm |
| Dystans graniczny | 550 mm |
| Waga | 1 kg |
| Wymiary | 295 x 135x 75 mm |
| Standard łącza | USB 3.0 |
| Temperatura pracy | -20~40℃ |
| Wilgotność pracy (bez kondensacji) | 10%~90% |
| Format eksportowy plików | .stl, .ply, .obj, .txt, .xyz, .asc. etc.customizable |
| Kompatybilne oprogramowanie | 3D Systems (Geomagic Solutions), InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 and SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX and Solid Edge) etc. |
| Patenty | CN106228603B、CN208174805U、CN109099839B、CN110345866B、CN111486801B CN212539085U、CN106767895B、CN106204544B、CN304321958S、CN108038878B CN211046994U、CN306620676U、CN214224013U、CN214924384U、CN215572695U |
Uwaga : Chętnie zaprezentujemy wybrany model skanera 3D przed zakupem. W tym celu zachęcamy do umówienia się na sesję pokazową w Państwa firmie/instytucji
