Projekt architektoniczny to świat idealny, w którym każda ściana ma dokładnie 90 stopni, a odległości zgadzają się co do milimetra. Rzeczywistość budowlana wygląda jednak zupełnie inaczej. Aby uchronić inwestorów i architektów wnętrz przed kosztownymi błędami przy montażu zabudowy stolarskiej czy szklanej, wykonujemy rygorystyczne raporty pomiarowe na bazie chmury punktów. Zobacz na konkretnym przykładzie, co kryje się w naszym raporcie z inwentaryzacji i dlaczego tradycyjny dalmierz to za mało, by spać spokojnie.
Co weryfikuje raport z pomiaru 3D? (Analiza Case Study)

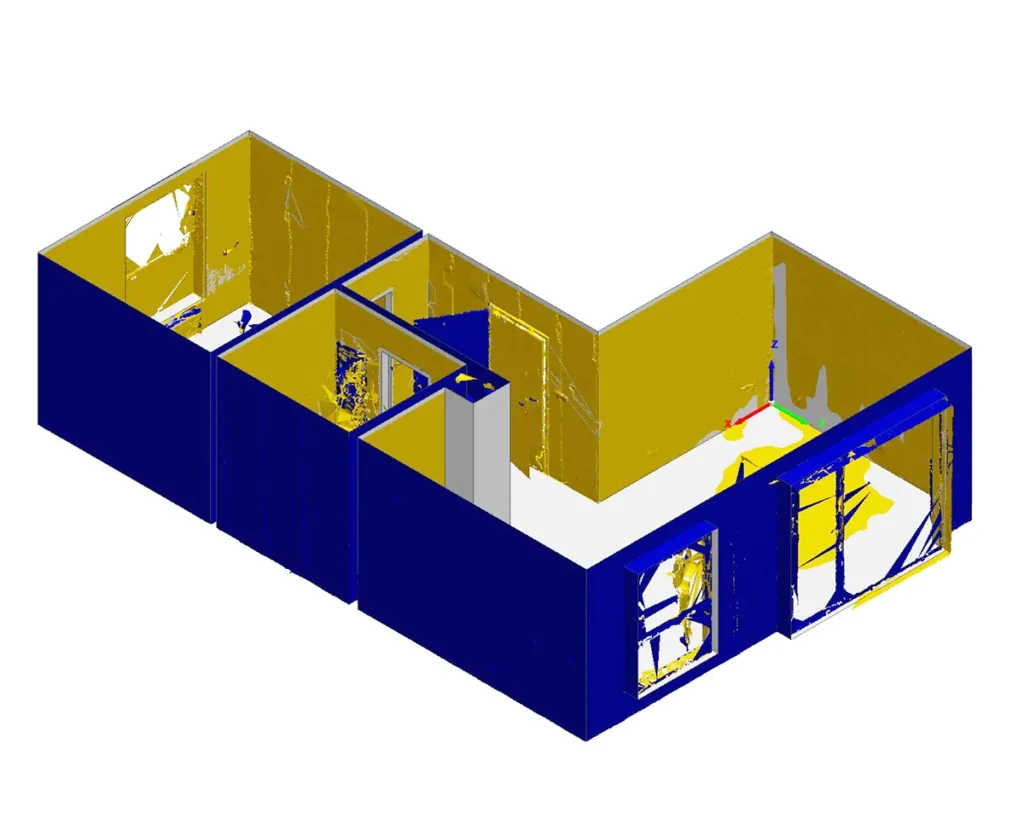

Przedstawiony raport z analizy wymiarowej dotyczy inwentaryzacji standardowego mieszkania w stanie deweloperskim (projekt z Gdańska). Pomiary zostały wykonane przy użyciu ultradokładnego skanera laserowego Leica RTC360 , a sama analiza przeprowadzona w inżynieryjnym oprogramowaniu metrologicznym PolyWorks.
Zamiast przekazywać klientowi jedynie surową chmurę punktów, nałożyliśmy rzeczywiste dane ze skanera na nominalne wymiary projektowe (metoda „best-fit”). Co z tego wynikło?
Weryfikacja odległości: Błędy, które zatrzymują fit-out
W architekturze wnętrz tolerancje są minimalne. W naszym raporcie szczegółowo badamy każdy kluczowy dystans. Oprogramowanie automatycznie porównuje wymiar z projektu (Nominalny) z wymiarem rzeczywistym (Zmierzonym) i oblicza odchyłkę.
- Przykładowo: Na jednym z weryfikowanych odcinków projekt zakładał równe 1520 mm. Skaner wykazał jednak, że rzeczywisty wymiar to 1594 mm.
- Wniosek: Różnica wynosi aż 74 milimetry (ponad 7 centymetrów!). Taka anomalia (w raporcie oznaczona czerwoną flagą „Fail”) to gwarancja, że szafki wnękowe, blaty czy kabiny prysznicowe zamówione „z projektu” po prostu by nie pasowały.

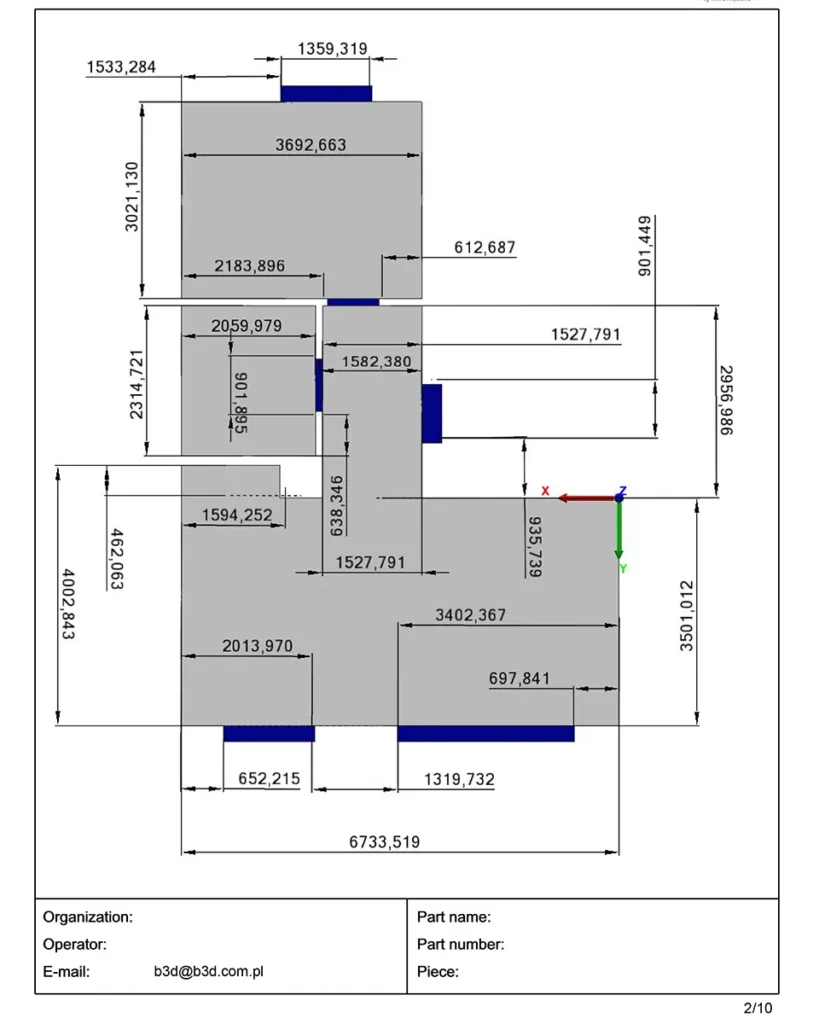

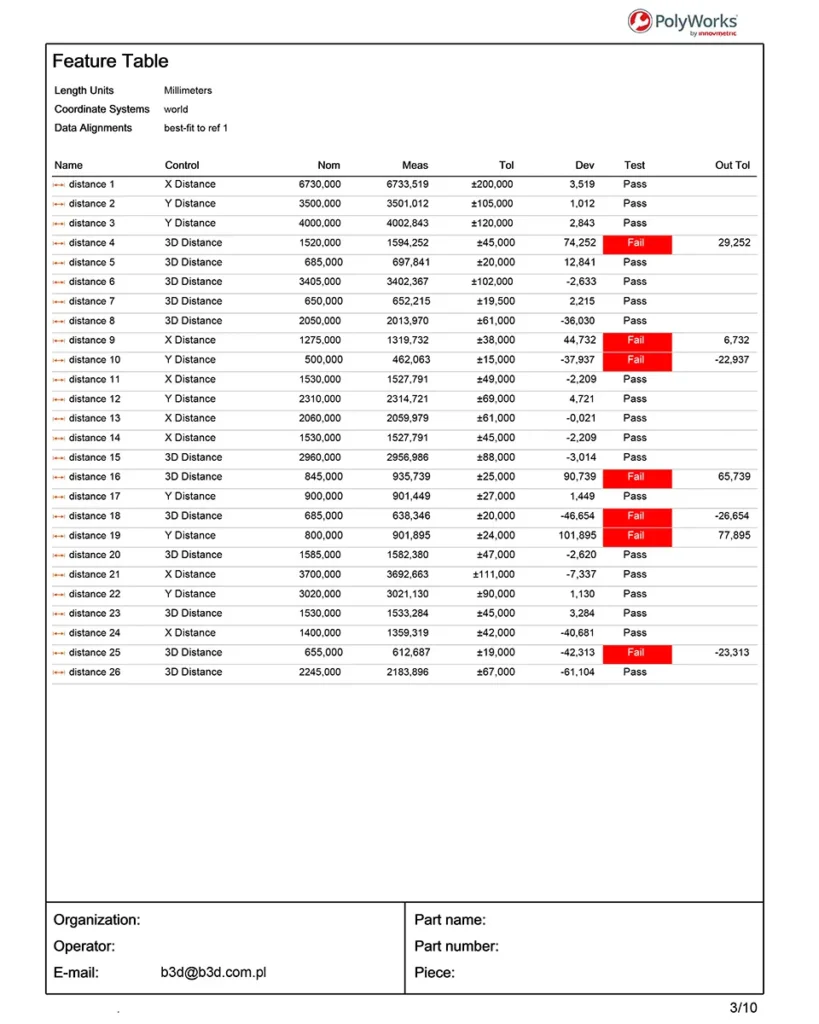

Pomiary długości ścian:
Mit kąta prostego – bezlitosny test ścian
Wydaje Ci się, że pokój jest w miarę prosty? Często tak jest. W naszej analizie widać, że narożniki głównych pomieszczeń faktycznie często mieszczą się w normie budowlanej (mając np. 90,018° czy 89,874° i zdając test rygorystycznej tolerancji). Prawdziwe problemy z geometrią kryją się jednak tam, gdzie najmniej się ich spodziewasz – w przejściach, wnękach i ościeżach drzwiowych.
- Jak wygląda rzeczywistość? Oprogramowanie bezlitośnie wychwyciło wady w kluczowych, „wąskich gardłach” lokalu. W miejscach, w których kąt powinien wynosić równo 90 stopni, skaner wyciągnął m.in. rozwarte 91,599° oraz ostre 88,306° i 88,407°. W raporcie zostały one natychmiast oflagowane statusem błędu („Fail”).
- Co to oznacza w praktyce? Montaż bezprzylgowej ościeżnicy drzwiowej w takim miejscu, albo próba wsunięcia we wnękę idealnie dociętej, kosztownej szafy na wymiar skończyłaby się wielocentymetrowymi szparami lub koniecznością kucia murów na ostatnim etapie wykończenia. Posiadając nasz raport, wykonawca wie, gdzie musi nadlać tynk i skorygować geometrię jeszcze na etapie prac „brudnych”.

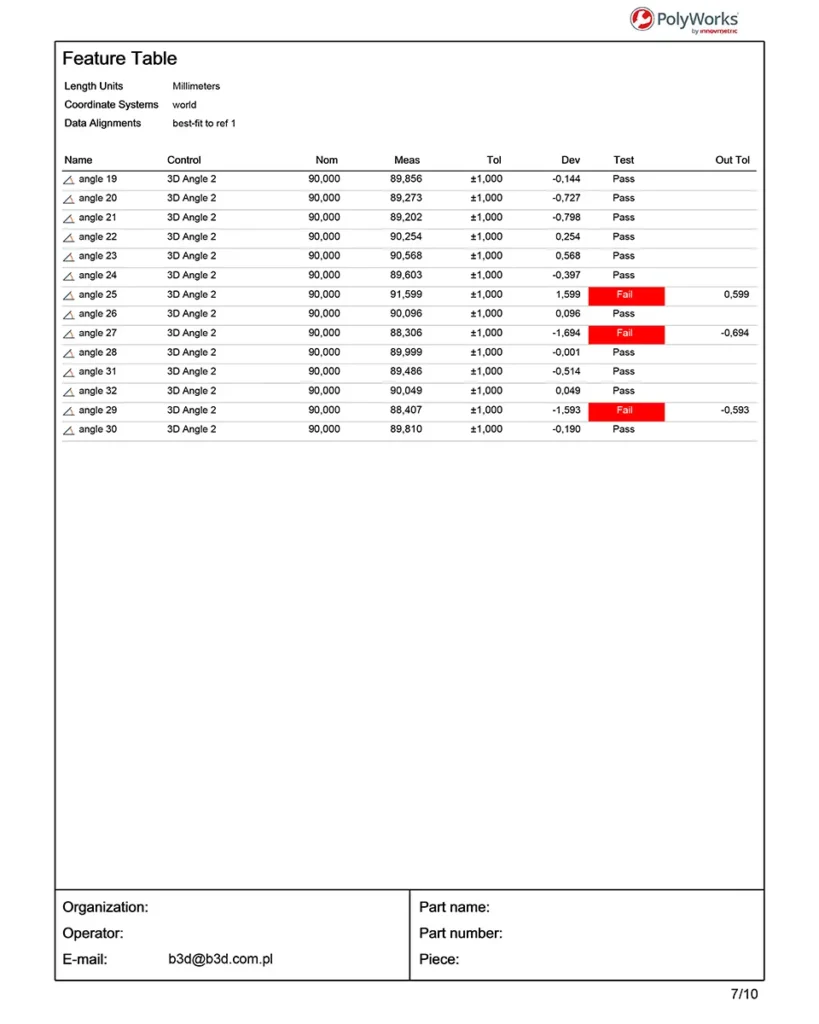

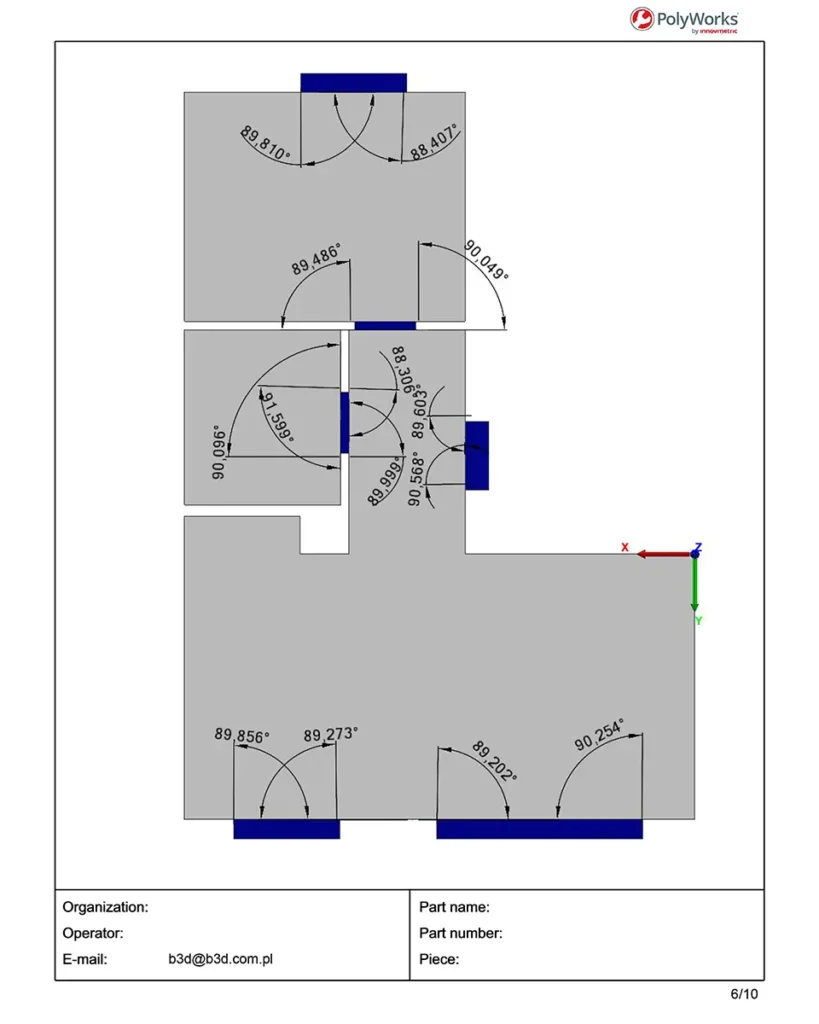

Pomiary kątów narożników:
Przekroje, czyli prześwietlanie lokalu krok po kroku

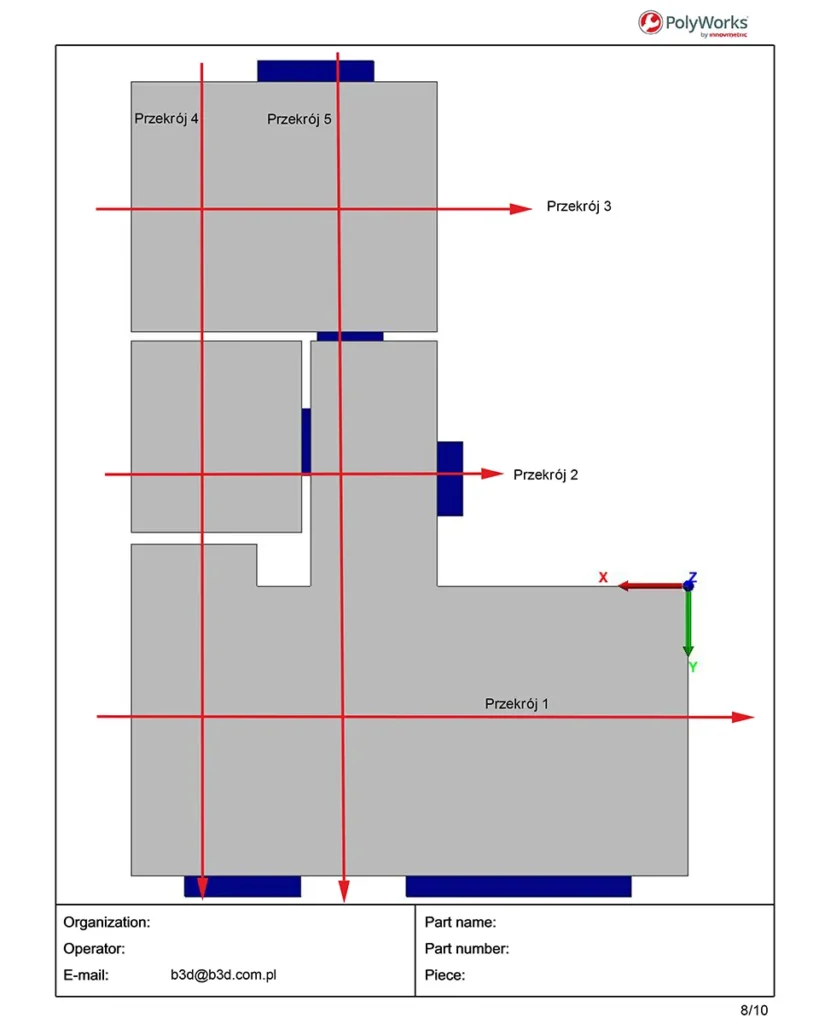

Jednym z najważniejszych elementów naszego raportu jest analiza przekrojów (kładów) na różnych wysokościach. W prezentowanym dokumencie przeanalizowaliśmy odkształcenia geometrii, generując aż 5 niezależnych przekrojów (Przekrój 1-5).
Dlaczego to tak istotne? Ściana może trzymać kąt przy posadzce, ale odchylać się od pionu przy suficie. Generowanie wielokrotnych przekrojów poziomych pozwala architektom i wykonawcom dostrzec tzw. „baryłki” i wygięcia tynków, co jest krytyczne przy montażu wysokiej zabudowy aż po sam sufit.

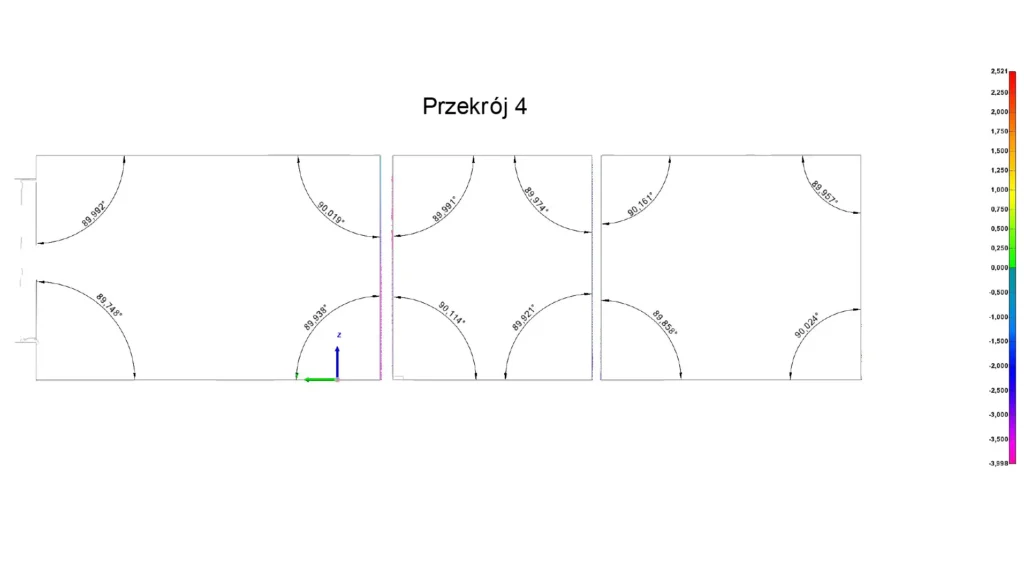

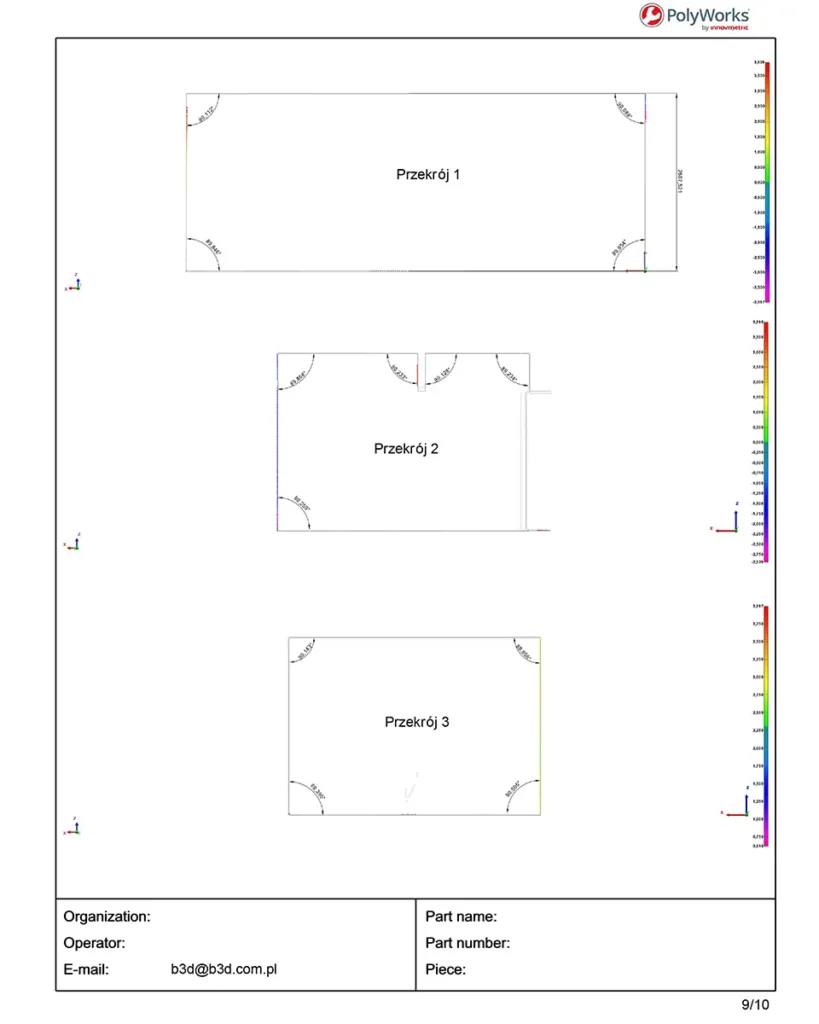

Przekroje pionowe ścian:
Dlaczego warto zlecić taki raport
Surowa chmura punktów to potężne narzędzie, ale to raport analityczny dostarcza bezpośrednich odpowiedzi, które są czytelne nawet dla osób niepracujących na co dzień z systemami CAD/BIM.
Dla kogo jest ten dokument?
- Dla architektów wnętrz: Zyskujesz gotową „mapę pułapek” w danym lokalu, dzięki czemu optymalizujesz projekt wykonawczy i unikasz poprawek.
- Dla nabywców i inwestorów: To twardy, inżynieryjny dowód podczas odbioru technicznego. Mając w ręku nasz raport (ze wskazaniem punktów „Fail”, odchyłek i braków kątów), masz niepodważalny argument w negocjacjach z deweloperem lub generalnym wykonawcą na usunięcie usterek na ich koszt.
