Medyczny silikon do druku 3D – elastyczne detale z certyfikatem ISO 10993-5
Druk 3D z prawdziwego, miękkiego silikonu do zastosowań medycznych to przełom, który eliminuje konieczność tworzenia kosztownych form odlewniczych. Do niedawna przetwarzanie tak gęstych materiałów było niemożliwe. Obecnie najlepszym rozwiązaniem na rynku jest platforma przemysłowa Lynxter, która we współpracy z dedykowaną serią elastomerów COPSIL 3D pozwala na bezpośredni druk skomplikowanych, elastycznych detali oraz produkcję krótkoseryjną.
Wydrukowane w ten sposób silikony posiadają charakterystykę mechaniczną co najmniej równoważną częściom wykonywanym tradycyjną metodą odlewania lub wtrysku.
Zgodność z normami i biokompatybilność
Rodzina COPSIL (modele 1025, 2525 i 4025) to materiały, których kluczowym atutem jest bezpieczeństwo biologiczne. Posiadają one certyfikat zgodności z rygorystyczną normą ISO 10993-5, co czyni je produktami odpowiednimi do bezpośredniego kontaktu ze skórą.
- Najwyższa czystość: Sieciowanie materiału odbywa się poprzez reakcję poliaddycji z wykorzystaniem katalizatora platynowego.
- Precyzyjne barwienie: Z natury materiał ma postać przezroczystej lub lekko matowej pasty. W procesie można ją dowolnie barwić pigmentami do silikonów RTV, co ma krytyczne znaczenie np. przy dobieraniu odcienia skóry w protetyce.
W naturalnej postaci są to przezroczyste lub lekko półprzezroczyste pasty. Niezwykle ważną cechą – zwłaszcza w branży protetycznej – jest możliwość ich łatwego barwienia przy użyciu dedykowanych pigmentów do silikonów RTV.
Przykłady zastosowań w branży medycznej i protetyce
Dzięki szerokiemu zakresowi dostępnych twardości, technologia ta idealnie pokrywa zróżnicowane potrzeby inżynierii biomedycznej. Odpowiedni dobór materiału determinuje sukces projektu:

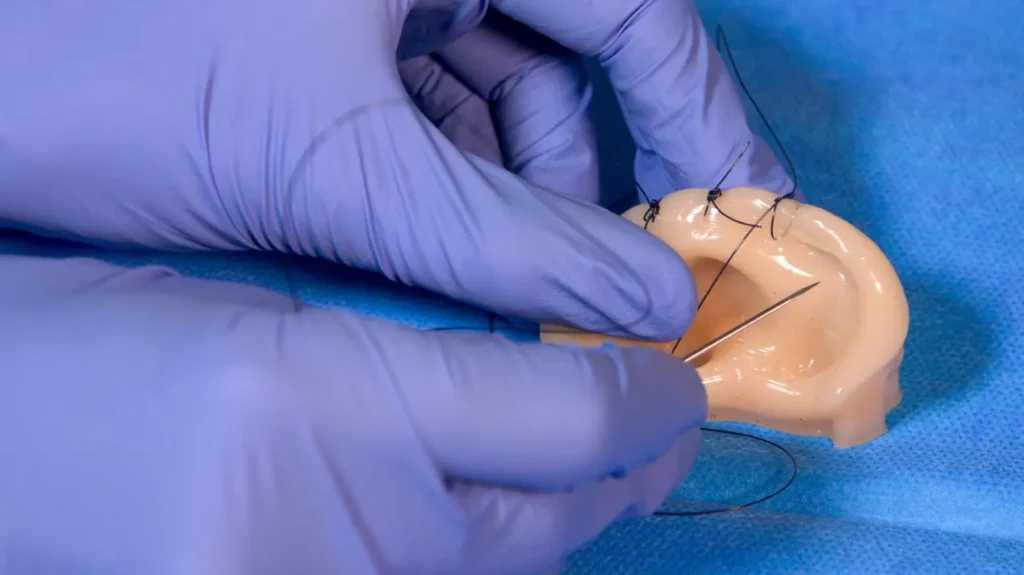

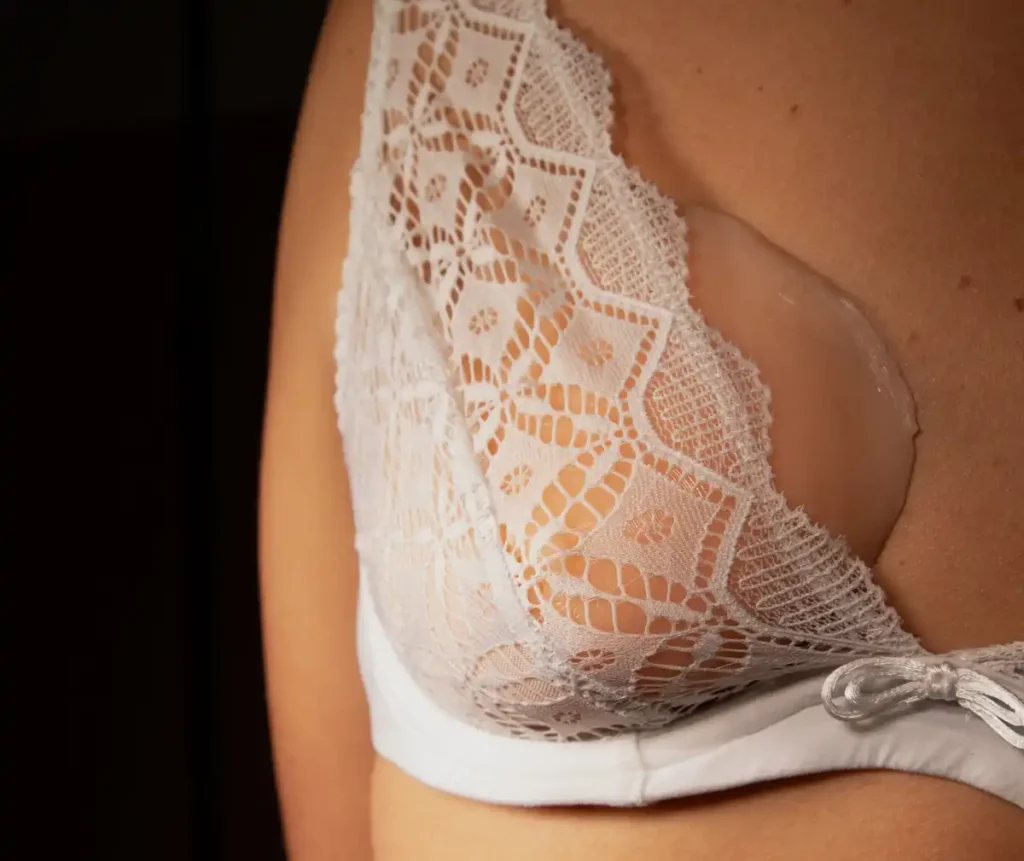

- COPSIL 1025 (10 Shore A – ultramiękki): Wykorzystywany do symulowania miękkich tkanek ludzkich. Idealny do spersonalizowanych epitez, bardzo miękkich protez oraz modeli przedoperacyjnych naśladujących narządy. Posiada gigantyczne wydłużenie rzędu 1000%.

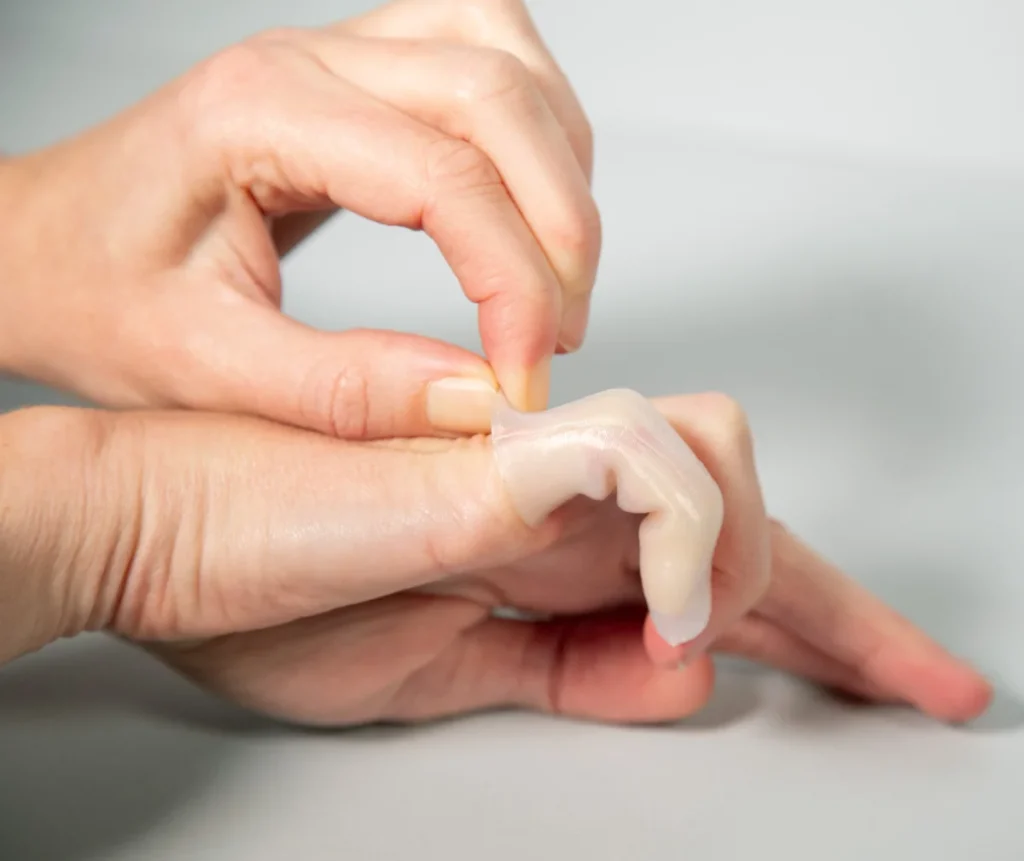

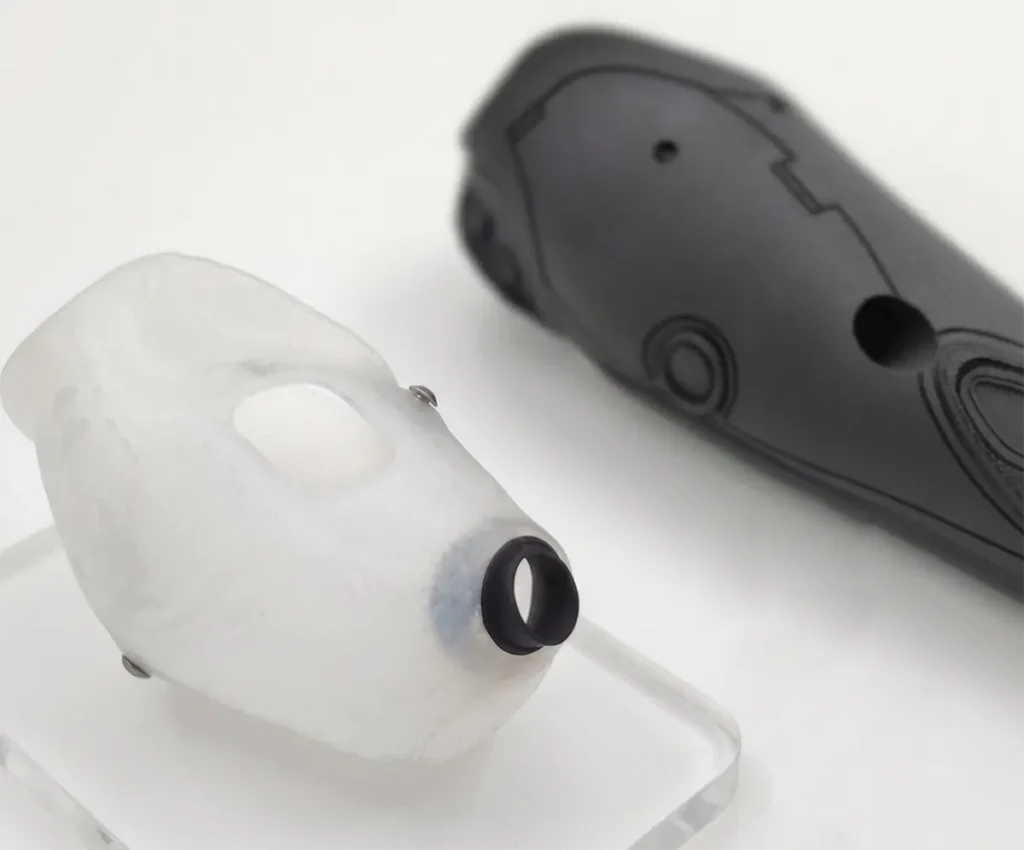

- COPSIL 2525 (25 Shore A – średni): Złoty środek dla wkładek, ortez pracujących na styku z ciałem oraz elastycznych obudów czujników medycznych (wearables), które muszą podążać za ruchem pacjenta.
- COPSIL 4025 i 4050 (40 Shore A – sztywny): Przeznaczony do elementów strukturalnych urządzeń medycznych, sztywniejszych stabilizatorów i płytek do worków stomijnych.
Porównanie parametrów mechanicznych serii COPSIL 3D
Rodzina COPSIL 3D oferuje precyzyjny dobór twardości i dynamiki utwardzania, od ultramiękkiego silikonu (10 Shore A) z ekstremalnym wydłużeniem do 1000%, po sztywniejsze modele strukturalne (40 Shore A). Dobór odpowiedniej twardości i dynamiki materiału zależy od geometrii i przeznaczenia Twojego detalu medycznego
| Parametr mechaniczny | COPSIL 1025 | COPSIL 2525 | COPSIL 4025 | COPSIL 4050 |
|---|---|---|---|---|
| Twardość (Shore A) | 10 | 25 | 40 | 40 |
| Gęstość | 1.1 | 1.1 | 1.1 | 1.1 |
| Maks. wydłużenie (pierścienie nienacięte) | 1000% | 850% | 300% | 300% |
| Maks. wydłużenie (pierścienie nacięte) | 750% | 430% | 120% | 195% |
| Maks. wytrzymałość (pierścienie nienacięte) | 2.70 N/mm² | 4.15 N/mm² | 2 N/mm² | 3.1 N/mm² |
| Maks. wytrzymałość (pierścienie nacięte) | 1.75 N/mm² | 1.1 N/mm² | 0.8 N/mm² | 1.85 N/mm² |
| Czas przydatności (gel time) w 20°C | 25 minut | 25 minut | 25 minut | 50 minut |
Specyfikacja pracy z medycznymi silikonami COPSIL 3D
Silikon nakładany jest w postaci kolejnych warstw, których grubość kontrolowana jest wielkością zastosowanej dyszy. Przetwórstwo każdego materiału z tej gamy wymaga zastosowania głowicy drukującej z wejściem dwuskładnikowym i mieszadłem statycznym.
Wymagania operacyjne i pojemności:
- Proporcja mieszania (żywica : utwardzacz): Zawsze wynosi 1:1 objętościowo.
- Dostępne opakowania: Zestawy jednoskładnikowych kartuszy 55 ml (zestaw 110 ml / 132 g). Wersja 4050 dostępna jest również w kartuszach 475 ml (zestaw 950 ml). Na specjalne zamówienie dostarczamy silikony COPSIL w wiadrach przemysłowych 5 kg (lub 10 kg zestawach).
- Zalecenia dotyczące przechowywania: W oryginalnym opakowaniu gwarancja wynosi 1 rok, pod warunkiem trzymania materiału w zamknięciu, chroniąc przed światłem i wilgocią w temperaturze poniżej 30°C.
Sieciowanie i stabilizacja wydruków:
Wulkanizacja odbywa się w temperaturze pokojowej.
- Modele 1025, 2525 i 4025 można ostrożnie przenosić (handling) już po 1 godzinie od zakończenia druku.
- Model 4050 (o przedłużonym czasie pracy w głowicy) gotowy jest do przeniesienia po upływie 1 godziny i 30 minut.
- Całkowita stabilizacja właściwości mechanicznych dla wszystkich rodzajów COPSIL następuje po 5 godzinach w temperaturze pokojowej. Zamiast tego, proces można przyspieszyć poprzez wygrzewanie wydruków przez 1 godzinę w 90°C.
Wyceń wydruk własnego modelu 3D z silikonu medycznego
Kompleksowe wsparcie inżynieryjne i wycena na podstawie twojego pliku.
Oferujemy pełne wsparcie technologiczne – jeśli jest taka potrzeba, nasz zespół projektowy pomoże zoptymalizować twój detal, a dzięki usługom skanowania 3D jesteśmy w stanie odtworzyć istniejące części (inżynieria odwrotna). Szybką i precyzyjną wycenę samej usługi druku z silikonu przygotowujemy na podstawie przesłanego przez ciebie gotowego pliku CAD. Prześlij nam swój model do szybkiej wyceny lub skonsultuj się z inżynierem druku 3D.
Drukuj samodzielnie detale z silikonu medycznego
Dla firm i instytucji badawczych, które chcą wdrożyć tę technologię we własnym parku maszynowym, oferujemy zaawansowane systemy produkcyjne. Jesteśmy oficjalnym dystrybutorem urządzeń marki Lynxter, które wyznaczają rynkowe standardy w dziedzinie druku 3D z silikonów, poliuretanów oraz innych płynnych elastomerów.
Zapraszamy do kontaktu w sprawie usług druku z silikonu medycznego lub zakupu drukarki do silikonu:
Medyczny druk 3D z silikonu – najczęstsze pytania (FAQ)
Czy silikon do druku 3D jest bezpieczny w kontakcie ze skórą?
Tak. Medyczny silikon do druku 3D z serii COPSIL posiada certyfikat zgodności z rygorystyczną normą ISO 10993-5, co potwierdza jego pełną biokompatybilność i bezpieczeństwo przy bezpośrednim kontakcie ze skórą.
Jakie twardości ma elastyczny silikon z drukarki 3D?
Dostępne są materiały o różnym stopniu elastyczności. Oferujemy ultramiękki silikon o twardości 10 Shore A (wydłużenie do 1000%), średni 25 Shore A oraz sztywniejszy wariant 40 Shore A przeznaczony do elementów strukturalnych.
Czy wydruki z silikonu medycznego można barwić?
Tak. W swojej naturalnej postaci silikon COPSIL jest półprzezroczystą pastą. W trakcie procesu przygotowania do druku można go precyzyjnie barwić pigmentami do silikonów RTV, co jest kluczowe np. przy doborze odcienia skóry w protetyce.
Jakie drukarki 3D obsługują płynny silikon?
Druk z medycznego silikonu wymaga specjalistycznych urządzeń wyposażonych w głowicę z wejściem dwuskładnikowym i mieszadłem statycznym. Wiodącymi platformami na rynku są przemysłowe drukarki 3D marki Lynxter (np. modele S300X oraz S600D).
